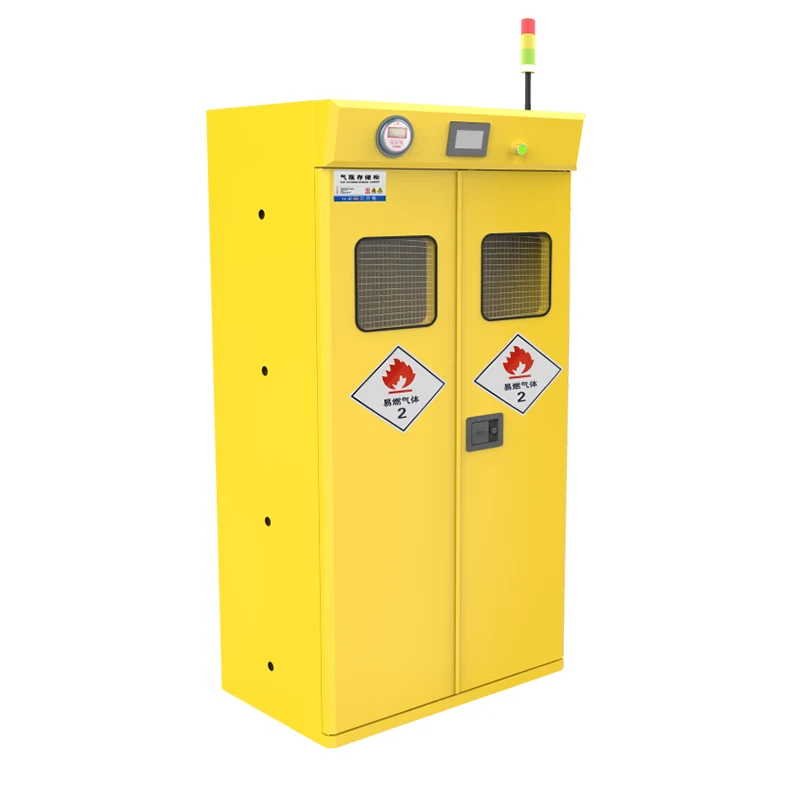

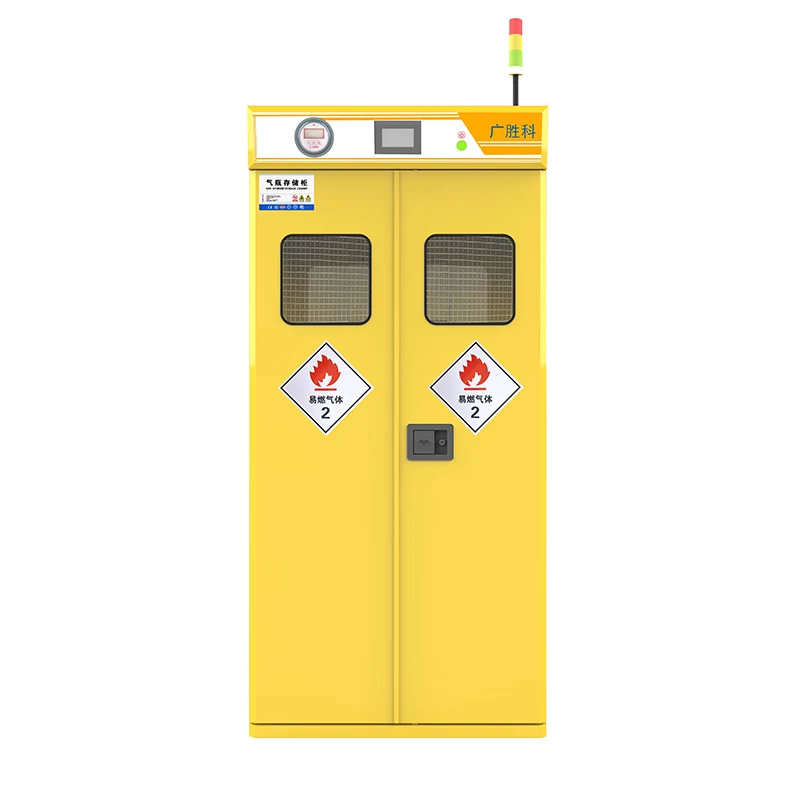

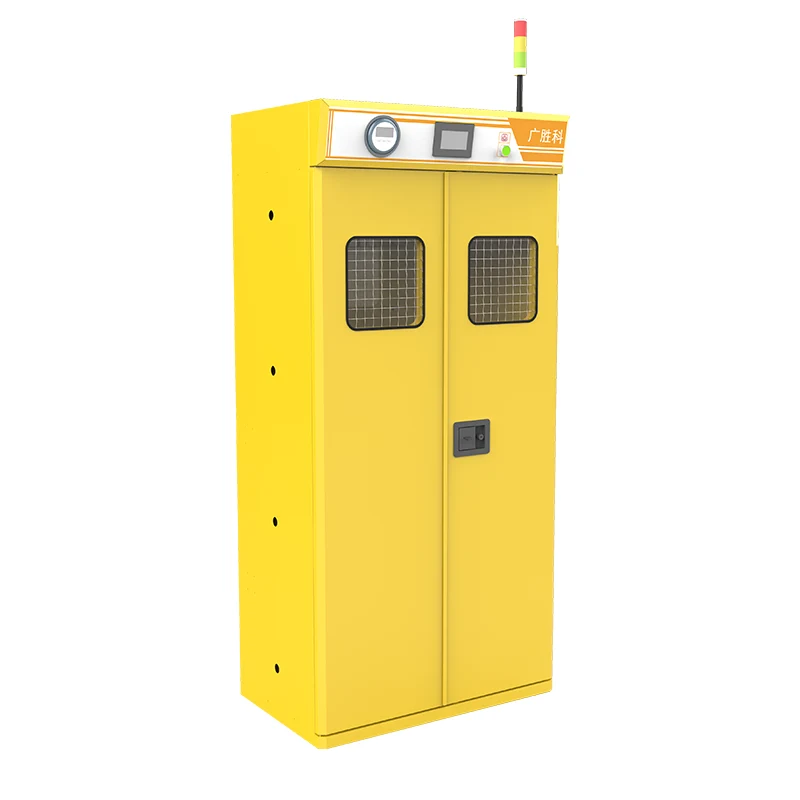

Intelligente explosie met dubbele flesbestendig gascilinderopslagkastje

De explosieverdichte opbergkast voor gascilinder is een veilige opslagoplossing die is ontworpen voor verschillende gevaarlijke ontvlambare en explosieve gassen, waaronder methaan, acetyleen, waterstof, zuurstof en inerte gassen. Het is uitgerust met een alarmfunctie en zorgt voor een hoge veiligheid, betrouwbaarheid en kwaliteit.

1. Kastlichaam

De kast is gebouwd met dubbele laag hoogwaardige koudgerolde stalen platen, elk met een dikte van ≥1,5 mm. Na het ondergaan van bepletter- en fosfatiebehandelingen, wordt het oppervlak elektrostatisch gespoten met epoxyhars, waardoor uitstekende weerstand is tegen zuren, alkalis en roest. Het buitenste deurpaneel heeft een 1,5 mm dikke structuur en de tussenlaag is gevuld met keramisch vezelvuurdicht materiaal.

2. Deurpaneel

Het deurpaneel is uitgerust met afneembare scharnieren en een transparant explosiebestendig glazen kijkvenster aan de voorkant, waardoor gebruikers de gebruiksstatus van de gascilinders in de kast kunnen observeren.

3. Venster bekijken

Het kijkvenster is gemaakt van gehard glas, met een uniek en nieuw ontwerp.

4. Passgat

Er is een passgat aan de zijkant van de kast om de juiste gascirculatie binnen te garanderen.

5. Beweegbaar bevestigingsapparaat

Het beweegbare bevestigingsapparaat kan geschikt zijn voor de opslag van gascilinders met verschillende hoogten en diameters. Het maakt gebruik van een vaste 304 roestvrijstalen keten-type bevestigingsmechanisme om te voorkomen dat de gascilinders omdraaien.

6. Mechanisch pedaal

Het pedaal is een mechanische hellingplaat. Er is een verstelbaar roestvrijstalen in reliëf pedaal aan de onderkant van de kast, waardoor eenvoudige belasting wordt vergemakkelijkt en het lossen van gascilinders.

7. Vergrendelingsapparaat

Er wordt een driepunts-koppelingslot gebruikt, wat een verbeterde beveiliging oplevert.

8. Alarmapparaat

Een hoorbaar en visueel alarmsysteem wordt aangenomen, met een luid maar niet-irriterend geluid.

9. Automatisch uitlaatsysteem (optioneel)

10. Gasuitlaatklep

De gasuitlaatklep heeft een dubbele klepstructuurontwerp. Het wordt automatisch alarm en wordt afgesloten wanneer de gasdruk onvoldoende is.

11. Negatieve manometer

De negatieve druk in de kast kan worden ingesteld volgens het type gas. Hiermee kunnen gebruikers de negatieve druk in de kast volgen. Wanneer de sensor in de kast een gaslek detecteert en het alarm activeert, begint de bovenste ventilator automatisch, waardoor het gas buiten door de uitlaatpijp wordt uitgezet om de veiligheid van het werkgebied te beschermen.

12. Controlesysteem

Het besturingssysteem heeft 40 veelgebruikte gasparameters die vooraf zijn ingebed voor selectie.

13. Automatisch deurafsluitingsapparaat

Wanneer de temperatuur buiten de kast 70 ° C bereikt, zal het vergrendelingsapparaat van de gascilinderkastdeur automatisch smelten en wordt de deur automatisch gesloten, waardoor het vuur zich niet binnen kunt verspreiden.

14. Drukbewaking

De negatieve druk in de gascilinderkast wordt in realtime weergegeven. Wanneer de druk lager is dan de ingestelde waarde, wordt de ventilator automatisch geactiveerd. De maximale negatieve druk in de cilinder kan 60 pascals bereiken.

15. Automatisch schakelapparaat

Wanneer de gasdruk in één cilinder onvoldoende is, schakelt deze automatisch over naar het volledige cilindergebied. Wanneer de gasdruk in beide cilinders onvoldoende is, wordt de hoofdklep automatisch gesloten.

16. Roestvrij stalen semi-automatisch gasschakelsysteem

Dit systeem is geschikt voor c₂h₂, co₂, ar, n₂, hij, o₂ en lucht. De maximale ingangsdruk is 20MPa en de uitgangsdruk varieert van 0 tot 1,6 MPa. Het werkt op een 1-use-1-Standby-modus en is uitgerust met 4 membraankleppen (2 aan-off kleppen en 2 zuiveringskleppen), inclusief een drukontlastklep. De inlaat- en uitlaatinterfaces zijn 1/4 ”NPT (F).

17. Explosieverdichte magneetklep

18. Digitaal display lagedrukalarm (RY-PLB)

Het kan 1 - 4 kanalen controleren, met een vloeibaar kristalweergave, hoorbaar en visueel alarm en digitaal display.

19. Roestvrijstalen druksensor

Bereik: 0 - 20MPa; Uitgang: 4 - 20 mA; Nauwkeurigheid: 0,5%FS; Installatiedraad: 1/4NPT

Voorzorgsmaatregelen en onderhoud

Bewaar gascilinders die hetzelfde type gas bevatten in dezelfde kast. Meng geen verschillende soorten gassen.

Bij het installeren van de gascilinderkast, plaats deze tegen een muur en zorg ervoor dat deze gelijk is.

Test het alarm eenmaal per week. Gebruik meestal een niet-aangesloten lichter om gas in de buurt van de luchtinlaat een paar seconden vrij te maken. Als het alarm reageert met een hoorbare en visuele waarschuwing, functioneert het correct. Laat het anders een professionele inspecteren en repareren. (Opmerking: tijdens het testen spuit nooit een grote hoeveelheid hoog-concentratiegas rechtstreeks op de interne sensor van het alarm, omdat dit de sensor kan beschadigen.)

Houd de binnenkant van de kast schoon en verwijder regelmatig stof of ander puin van de luchtinlaat van de sensor.

OPMERKING: Wanneer gascilinders in het kast worden opgeslagen, mogen er geen problemen zijn onder normale, niet-menselijke geïnduceerde omstandigheden. Om langzame of niet-reagerende alarmen te voorkomen als gevolg van lange perioden van inactiviteit, kan personeel alarmtests uitvoeren met rook en gas om de normale werking van het product te waarborgen. Zelftesten worden over het algemeen eens in de twee maanden aanbevolen.

Parameter (specificatie)

Functie en toepassing

De intelligente explosie - Proof Gas Cilinder Cabinet valt op met zijn geavanceerde intelligente veiligheidsbeschermingssysteem. Het is uitgerust met een verscheidenheid aan hoge -precisie -monitoringprobes, waaronder monitoring van de gasconcentratie, sondes van drukbewakingen, enz., Die de gasstatus in de kast in reële tijd nauwkeurig kunnen volgen. Zodra gaslekkage is gedetecteerd, zal het onmiddellijk hoog - decibel hoorbare en visuele alarmen uitzenden en alarmberichten naar de mobiele apparaten van relevant personeel verzonden om ervoor te zorgen dat het gevaar onmiddellijk kan worden gedetecteerd. Wanneer de gasdruk in de kast abnormaal verandert, zal het intelligente besturingssysteem snel reageren en de gastoevoer automatisch afsnijden om veiligheidsgevallen veroorzaakt door drukproblemen te voorkomen en het gevaar in de knop te smeren.

In de workshop van de elektronische chipproductie worden speciale gassen zoals silaan en fosfine, die ontvlambaar, explosief zijn en extreem hoge vereisten hebben voor druk en gaszuiverheid, gebruikt in het productieproces. De intelligente explosie - Proof gascilinderkastje kan de status van deze gassen in reële tijd controleren. Zodra er lekkage of abnormale druk is, zal het snel de gasvoorziening afsnijden en afsnijden om de productieveiligheid van de workshop en de productkwaliteit te waarborgen. In de chemische laboratoria van grootschalige wetenschappelijke onderzoeksinstellingen bestaan ​​meerdere experimentele gassen naast elkaar en is de gasgebruik- en opslagomgeving complex. De intelligente monitoring- en beschermingsfuncties van het intelligente explosieverdichte gascilinderkabinet kunnen effectief omgaan met complexe situaties, een veilige en betrouwbare experimentele omgeving voor wetenschappelijke onderzoekers creëren en wetenschappelijke onderzoeksprojecten helpen om soepel te verlopen.

Details
